ما هو الاقتران الميكانيكي لأنابيب HDPE؟ الأنواع والاختيار والتركيب

ما هو الاقتران الميكانيكي لأنابيب HDPE؟

يصل طاقم الصيانة إلى خط مياه مدفون من مادة البولي إيثيلين عالي الكثافة (HDPE) يتسرب في خندق مبلل. لا توجد آلة دمج كهربائي، ولا مولد، ولا توجد مساحة كافية لتحريك جهاز دمج ثقيل. وفي غضون ساعة، يقوم الطاقم بقطع الجزء التالف، وتركيب أداة التوصيل الميكانيكية، وشد البراغي، واختبار ضغط الوصلة. هذه هي المهمة الرئيسية للاقتران الميكانيكي لأنابيب HDPE.

الإجابة المختصرة هي كما يلي: الاقتران الميكانيكي لأنابيب HDPE عبارة عن جهاز توصيل غير اندماجي يربط طرفي الأنبوب عن طريق التثبيت حول الجزء الخارجي من الأنبوب. يستخدم ختمًا مطاطيًا، وغطاءً صلبًا، وعنصر ربط ميكانيكي مثل حلقة مثبتة بمسامير، أو صمولة ملولبة، أو قطعة ضغط. سطح أنبوب HDPE لا يذوب، ولا حاجة إلى طاقة كهربائية من أجل اللحام.

لا تؤدي أداة التوصيل الميكانيكية إلى إنشاء جدار أنبوبي متجانس. بدلاً من ذلك، فإنه يقوم بإنشاء وصلة ميكانيكية محكمة الغلق تنقل الضغط من خلال الختم وتنقل القوة المحورية من خلال الاحتكاك أو الخيوط أو شكل القفل الإيجابي. هذا التمييز مهم بالنسبة لتقييمات الضغط، والتركيب المدفون، والصيانة طويلة المدى.

وهذا يجعل أدوات التوصيل الميكانيكية ذات قيمة لأعمال الإصلاح، والتجاوزات المؤقتة، والوصلات الانتقالية، والمواقف التي يكون فيها اللحام بالصهر غير عملي. إنها ليست دائمًا الحل الأرخص لخط أنابيب جديد طويل، ولكنها تحل مجموعة مختلفة من المشكلات.

تغطي الفقرات أدناه أنواع أدوات التوصيل الرئيسية، واعتبارات الضغط، وإجراءات التثبيت، والأخطاء الشائعة، ومعايير الاختيار العملية بناءً على ما نراه داخل مصنعنا لأنابيب وتركيبات HDPE.

كيف تعمل الوصلات الميكانيكية على أنابيب HDPE

تعمل كل أداة توصيل ميكانيكية على نفس المبدأ الأساسي: الضغط الشعاعي يخلق سدادًا، ويحافظ جسم أداة التوصيل على محاذاة طرفي الأنبوب. عندما يقوم المثبت بربط صامولة أو مجموعة من البراغي، تقوم الوصلة بدفع واحدة أو أكثر من الحشيات المرنة على الجدار الخارجي لأنبوب HDPE. نظرًا لأن HDPE عبارة عن لدن بالحرارة، فإن سطح الأنبوب يتشوه قليلاً تحت الضغط، مما يساعد الحشية على ملء أي مخالفات سطحية.

تعتمد قوة المفصل على ثلاثة عوامل: مقدار الضغط الشعاعي على الختم، وقدرة الغلاف على مقاومة التمدد تحت الضغط، ومقدار الضبط المحوري بين طرفي الأنبوب.

التمييز الحاسم هو مقيد مقابل غير مقيد. تم تصميم أداة التوصيل الميكانيكية المقيدة لمقاومة قوى السحب الناتجة عن الضغط الداخلي أو الانكماش الحراري أو حركة الأرض. يمكن للاقتران غير المقيد أن يحافظ على الضغط في اختبار قصير، لكنه يمكن أن ينزلق إذا كانت القوى المحورية عالية. بالنسبة للأنابيب المدفونة، تأكد دائمًا مما إذا كانت أداة التوصيل تحتوي على آلية قبضة إيجابية أو ما إذا كانت كتل الدفع مطلوبة.

نظرًا لأن أنابيب HDPE تتوسع وتتقلص مع تغيرات درجة الحرارة، يجب أن يسمح تصميم الوصلات الميكانيكية بحركة محورية صغيرة أو يجب تقييد التركيب المحيط. وهذا مهم بشكل خاص في الأنابيب الموجودة فوق الأرض والمعرضة لأشعة الشمس المباشرة.

الأنواع الرئيسية للوصلات الميكانيكية لأنابيب HDPE

أدوات التوصيل الميكانيكية ليست عائلة منتجات واحدة. هناك ما لا يقل عن أربعة تصميمات شائعة تستخدم في أنابيب HDPE: وصلات الأكمام المضغوطة، والوصلات ذات الحواف، والتجهيزات الانتقالية الملولبة، والوصلات ذات الأكمام المنفصلة المُثبتة بمسامير. لكل منها منطق تركيب مختلف، وقدرة الضغط، وسلوك الصيانة.

عند اختيار نوع ما، ابدأ بالاتصال الذي تحتاجه بالفعل. إذا كنت تقوم بربط طرفي أنابيب HDPE عاديين، فإن وصلة الأكمام المضغوطة هي الحل الأكثر مباشرة. إذا كنت تقوم بالتوصيل بشفة مضخة، فاستخدم محول الشفة. إذا كنت تقوم بالتوصيل بمكون معدني ملولب، فاستخدم وصلة انتقال ملولبة.

اقتران الميكانيكية مقابل اللحام الانصهار: الاختلافات الرئيسية

ينشئ اللحام الاندماجي وصلة دائمة ومتجانسة عن طريق إذابة جزيئات HDPE معًا. تقوم أداة التوصيل الميكانيكية بإنشاء وصلة قابلة للفصل عن طريق الضغط على المطاط الصناعي على الأنبوب. يعد الاندماج بشكل عام هو الخيار الأول لخطوط أنابيب المياه والغاز المدفونة الجديدة. عادةً ما تكون أدوات التوصيل الميكانيكية هي الخيار الأكثر عملية للإصلاحات وأعمال الطوارئ والتحويلات والتركيبات حيث لا يمكن إحضار معدات الاندماج إلى الموقع.

بالنسبة لخطوط الأنابيب التي يكون فيها الدمج ممكنًا، تظل طريقة الربط الأكثر شيوعًا لأنها لا تعتمد على المطاط الصناعي الذي يمكن أن يتقادم. لكن الاندماج النووي له حدود حقيقية: فهو يحتاج إلى طاقة، وأسطح نظيفة أو جافة، ومشغلين مدربين، ومساحة كافية حول الأنبوب. وقد تم تصميم أدوات التوصيل الميكانيكية بشكل متعمد للحالات التي لا تتوفر فيها هذه الظروف.

يجدر مقارنة طرق الدمج نفسها قبل اختيار برنامج اللحام الكامل. لدينا مقارنة مقبس الانصهار مقابل الانصهار بعقب يشرح أين تتناسب كل عملية مع مشروع خط أنابيب حقيقي.

حيث تكون أدوات التوصيل الميكانيكية هي الخيار المفضل

لا تعد أدوات التوصيل الميكانيكية بديلاً لجميع عمليات اللحام بالصهر. إنها الحل المفضل في مجموعة محددة من الظروف: الإصلاح في حالات الطوارئ، والتجاوز المؤقت، ونقل المواد المختلطة، والتركيب في الأماكن الضيقة، والوصلات بالمعدات ذات الحواف.

تعد أدوات التوصيل الميكانيكية شائعة في إمدادات المياه البلدية، وشبكات الري، وخطوط ملاط ​​التعدين، وأنابيب العمليات الصناعية، والتطبيقات البحرية. تستخدم خدمات البناء أيضًا أنواع الوصلات الميكانيكية لأنظمة تصريف HDPE وأنظمة السيفون، خاصة عندما يكون الوصول إلى اللحام بالصهر محدودًا.

تقييمات الضغط والحدود الهندسية

يمكن للوصلات الميكانيكية المختارة بشكل صحيح التعامل مع نفس فئة الضغط الاسمية مثل أنبوب HDPE نفسه. ولا يقتصر الحد العملي على الختم فحسب، بل أيضًا على مقاومة أداة التوصيل للسحب المحوري وحركة الأنابيب المرتبطة بدرجة الحرارة.

تؤثر حقوق السحب الخاصة للأنبوب على القطر الخارجي لحجم اسمي معين، ولكن الأهم من ذلك أنها تؤثر على صلابة الجدار ومقدار الضغط الشعاعي الذي يمكن للأنبوب قبوله. قد تتناسب أيضًا أداة التوصيل المصممة لـ SDR 11 مع SDR 17 لأن القطر الخارجي هو نفسه، ولكن نطاق ضغط الحشية وسلوك القبضة مختلفان. تحقق دائمًا من نطاق سمك الجدار المذكور على ملصق أداة التوصيل.

لا يخبرك تصنيف الضغط وحده ما إذا كانت أداة التوصيل مقيدة أم لا. يمكن لأداة التوصيل الميكانيكية غير المقيدة أن تحافظ على الضغط في اختبار ثابت ولكنها تفشل عندما ينكمش الأنبوب بسبب الطقس البارد أو عندما تسحب حركة التربة الوصلة بعيدًا. بالنسبة لخطوط الأنابيب المدفونة، استخدم أداة التوصيل المقيدة، أو نظام التثبيت الخارجي، أو كتلة الدفع.

تغير درجة الحرارة أيضًا سلوك HDPE على المدى الطويل. في درجات حرارة التشغيل المرتفعة، ينخفض ​​ضغط العمل المسموح به. عندما يعمل النظام بدرجة حرارة أعلى من 20 درجة مئوية، حدد جدار أنبوب أكثر سمكًا وتأكد من أن مادة الحشية الموجودة في أداة التوصيل الميكانيكية مُصنفة لدرجة حرارة السائل. تعتبر حشوات EPDM شائعة في الماء، ولكنها غير متوافقة مع الهيدروكربونات وبعض المواد الكيميائية.

منتجات مترابطة وضغطية للتوصيلات الميكانيكية

من برنامج الإنتاج الخاص بنا، فإن عائلتي التوصيل الميكانيكي الأكثر صلة هما التركيبات الملولبة HDPE والتركيبات المضغوطة PE/PP. وهي تكميلية: يتم استخدام التركيبات الملولبة عندما تحتوي نقطة الاتصال على خيط BSP أو NPT، في حين يتم استخدام تركيبات الضغط عندما يحتاج المفصل إلى توصيل مقبس بسيط بدون حرارة.

باعتبارنا شركة مصنعة للأنابيب والتجهيزات، فإننا نقوم بتشكيل أو تشكيل الخيوط مباشرة في جسم PE100. يؤدي هذا إلى تجنب خلط ملحق معدني منفصل في القسم المبلل، ويحافظ على التركيبة أخف وزنًا، ويمنح القائم بالتركيب شكلًا هندسيًا نظيفًا للخيط من أجل الغلق. تعمل تركيبات الضغط في مجموعة PE/PP بمبدأ ميكانيكي مماثل: يتم وضع الملحق في نهاية الأنبوب، ويتم شد الغطاء، ويتم ضغط الحلقة الدائرية أو الحشية على جدار الأنبوب.

تعمل كلتا عائلتي المنتجات على حل مشاكل التثبيت الحقيقية. يمكن للمقاول الذي يربط خط البولي إيثيلين بمضخة من الفولاذ المقاوم للصدأ استخدام محول سن مذكر على جانب HDPE وشفة أو وحدة ملولبة قياسية على جانب المعدات. يمكن لفريق الصيانة الذي يقوم بإصلاح خط مياه منخفض الضغط بدون معدات الدمج استخدام تركيب مقبس ضغط PE/PP وإنهاء المهمة في دقائق.

محول خيط ذكر HDPE لوصلات الأنابيب المقاومة للتآكل يقوم هذا المحول بتوصيل أنابيب HDPE بالمعدات المعدنية الملولبة، مما يوفر مقاومة كيميائية وختم مانع للتسرب. يعمل تصميمه خفيف الوزن على تبسيط عملية التثبيت، مما يجعله مثاليًا للأنظمة ذات المواد المختلطة. عرض المنتج →

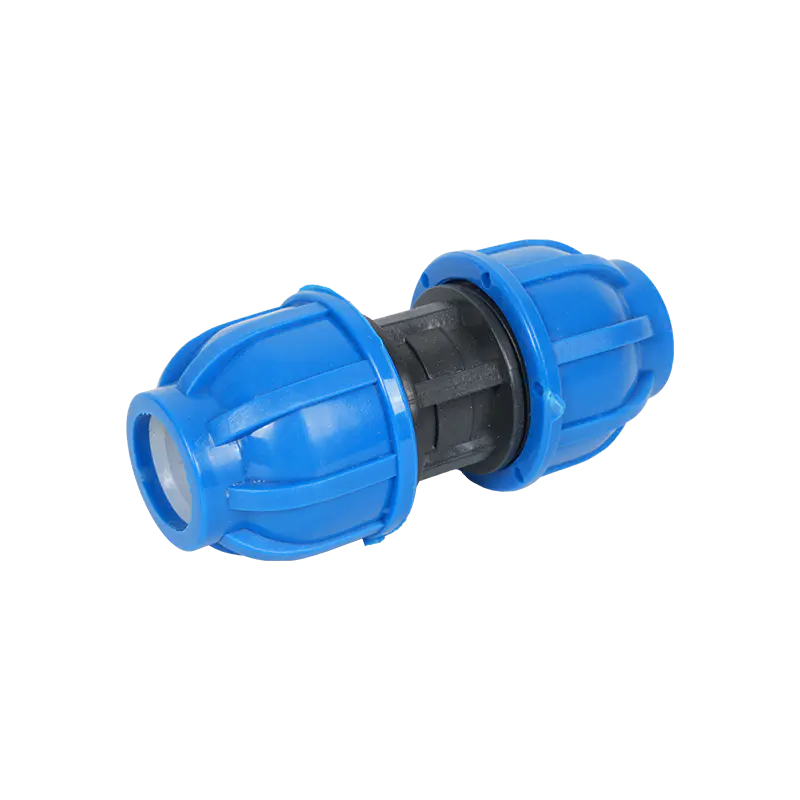

مقبس ضغط PE/PP لربط الأنابيب بدون أدوات يربط هذا المقبس الأنابيب ذات القطر نفسه بدون لحام أو دمج حراري، وذلك باستخدام آلية ضغط لملاءمة آمنة ومقاومة للتسرب. مناسب لتطبيقات المياه والغاز والري حيث تكون الإصلاحات السريعة مهمة. عرض المنتج →

إجراء التثبيت خطوة بخطوة للوصلات الميكانيكية

أسرع تركيب اقتران ميكانيكي لا يزال يفشل إذا كان إعداد الأنبوب سيئًا. نظرًا لأن الختم الميكانيكي يعتمد على الضغط على السطح الخارجي، يجب قطع طرف الأنبوب بشكل نظيف، وشطفه، ونظيفه، وإدخاله بالعمق الصحيح.

1. تأكد من القطر الخارجي للأنبوب، وسمك الجدار، وSDR قبل تحديد أداة التوصيل. لا تفترض أن الحجم الاسمي يكفي.
2. قم بقطع مربع أنبوب HDPE باستخدام قاطع الأنابيب أو المنشار اليدوي بصندوق ميتري أو قاطع العجلة. تجنب القطع الحلزوني الخشن الذي قد يؤدي إلى إتلاف الحشية.
3. شطب أو إزالة حواف الحافة الخارجية لنهاية الأنبوب. يساعد الشطب من 15 إلى 30 درجة على انزلاق الأنبوب داخل الحشية دون إخراجه من موضعه.
4. تنظيف السطح الخارجي للأنبوب. قم بإزالة الطين والشحوم ورقائق البولي إيثيلين السائبة والرطوبة السطحية من المنطقة التي ستتصل بالحشية.
5. تحقق من علامة عمق الإدخال الموجودة على جسم أداة التوصيل. إذا لم تكن هناك علامة، ضع طرفي الأنبوب جنبًا إلى جنب وقم بقياس العمق قبل التجميع.
6. قم بفك أداة التوصيل بما يكفي لتحريك الهيكل وحلقات الضغط والحشيات على الأنبوب بالترتيب الصحيح.
7. أدخل طرف الأنبوب الأول إلى العمق الكامل، ثم أدخل طرف الأنبوب الثاني حتى يتم وضعهما بشكل صحيح داخل الكم.
8. قم بربط البراغي أو الصواميل يدويًا بشكل متساوٍ، ثم استخدم مفتاح عزم الدوران لإحكام ربطها بنمط متقاطع. لا تقم مطلقًا بربط أحد الجانبين تمامًا قبل الجانب الآخر.
9. تأكد من بقاء الأنبوب في نفس المحاذاة وأن الفجوة بين طرفي الأنبوب متساوية. يمكن أن تؤدي الفجوة من جانب واحد إلى تقليل أداء الختم.
10. اختبار ضغط المفصل ببطء، بعد ضغط العمل في النظام. راقب أداة التوصيل للتأكد من عدم وجود تسربات أثناء الضغط الأولي ومرة ​​أخرى بعد التثبيت الحراري.

إذا كانت أداة التوصيل تستخدم مواصفات عزم الدوران، فاتبعها. يمكن أن يؤدي الإفراط في التشديد إلى سحق جدار أنبوب PE أو قذف الحشية إلى موضع غير صحيح. يؤدي التشديد السفلي إلى ترك الختم غير مستعد لضغط الخدمة. يعد مفتاح عزم الدوران استثمارًا صغيرًا مقارنة بتكلفة حفر وصلة مدفونة.

الأخطاء الشائعة ومخاطر الشراء

معظم حالات فشل أدوات التوصيل الميكانيكية في أنابيب HDPE لا تنتج عن تصميم أدوات التوصيل السيئ. إنها تأتي من القياس الخاطئ، أو سوء إعداد السطح، أو التشديد غير المتساوي، أو استخدام أدوات التوصيل غير المقيدة على خط أنابيب يحتاج إلى تقييد محوري. يمكن تجنب هذه المشكلات عندما يتعامل عامل التركيب مع الوصلة الميكانيكية على أنها مجموعة دقيقة بدلاً من المشبك.

عند شراء أدوات التوصيل الميكانيكية من إحدى الشركات المصنعة، اسأل عن نطاق سمك الجدار الدقيق، ومواصفات عزم الدوران، ومركب الحشية، وشهادة اختبار الضغط. المورد الذي لا يستطيع الإجابة على هذه الأسئلة الأربعة لا يوفر لك معلومات كافية للتثبيت الآمن.

قائمة مراجعة اختيار الوصلات الميكانيكية لأنابيب HDPE

تساعد قائمة المراجعة القصيرة الفرق الهندسية على مقارنة العروض دون الاعتماد على أسماء العلامات التجارية أو الأوصاف الغامضة. يجب الإجابة على نفس الأسئلة لكل أداة توصيل ميكانيكية قبل الموافقة عليها للمشروع.

• OD الأنابيب وسمك الجدار: قم بمطابقة الوصلة مع البعد الدقيق لأنبوب PE، وليس فقط DN.
• فئة الضغط: تأكد من أن تصنيف ضغط القارنة يساوي أو يتجاوز ضغط العمل المطلوب عند درجة حرارة التشغيل الفعلية.
• مقاومة الحمل النهائي: تحديد ما إذا كانت أداة التوصيل مقيدة وما إذا كان حظر الدفع لا يزال ضروريًا.
• توافق الحشية: تأكد من أن المطاط الصناعي متوافق مع السوائل ودرجة الحرارة والتعرض للمواد الكيميائية.
• مساحة للتجميع: تأكد من قدرة الطاقم على الوصول إلى البراغي أو الصواميل واستخدام مفتاح عزم الدوران حول الأنبوب المثبت.
• التفتيش والاختبار: تأكد من توفير علامات التوصيل وسجلات الاختبار ووثائق التثبيت مع كل دفعة.
